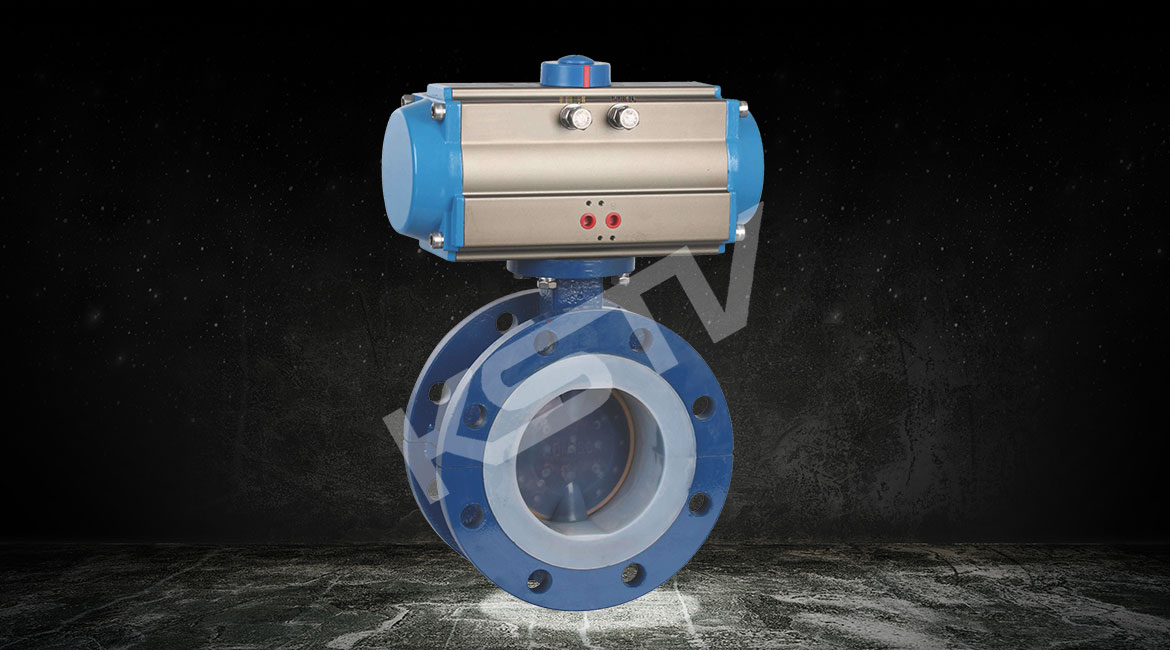

一、氣動襯氟法蘭蝶閥 產品概述
氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
氣動襯氟蝶閥主要特點：
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。3
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
二、氣動襯氟蝶閥主要技術參數
1、閥體
| 閥體形式 | 直通鑄造蝶閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 線性 |
3、執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動襯氟蝶閥主要性能指標
| 公稱通徑 | DN（mm） | 50～1600 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 各類強腐蝕性介質 | |||
四、氣動襯氟蝶閥零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | (球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 蝶板 | (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
主要外形尺寸及重量（PN1.0/1.6MPa）
|
DN (mm) |
A | B | C | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | n-d | a | f | n-d1 |
重量 WT （kg） |
| 50 | 83 | 130 | 20 | 52.9 | 125 | 165 | 99 | 57.15 | 65 | 108 | 111 | 32 | 4-19 | 90° | 3 | 4-7 | 7.6 |
| 65 | 93 | 145 | 20 | 64.5 | 145 | 185 | 118 | 57.15 | 65 | 112 | 115 | 32 | 4-19 | 90° | 3 | 4-7 | 9.7 |
| 80 | 100 | 155 | 22 | 78.8 | 160 | 20 | 132 | 69.85 | 65 | 114 | 117 | 32 | 8-19 | 45° | 3 | 4-7 | 10.6 |
| 100 | 114 | 170 | 24 | 104 | 180 | 220 | 156 | 69.85 | 90 | 127 | 130 | 32 | 8-19 | 45° | 3 | 4-10 | 13.8 |
| 125 | 125 | 190 | 26 | 123.3 | 210 | 250 | 184 | 69.85 | 90 | 140 | 143 | 32 | 8-19 | 45° | 3 | 4-10 | 18.2 |
| 150 | 143 | 205 | 26 | 155.6 | 240 | 285 | 211 | 88.9 | 90 | 140 | 143 | 32 | 8-23 | 45° | 3 | 4-10 | 21.7 |
| 200 | 170 | 235 | 26 | 202.5 | 295 | 340 | 266 | 88.9 | 125 | 152 | 155 | 45 |
8-23 12-23 |
45°/30° | 3 | 4-14 | 31.8 |
| 250 | 198 | 280 | 28 | 250.5 | 350/355 | 395/405 | 319 | 107.95 | 125 | 165 | 168 | 45 |
12-23 12-28 |
30° | 3 | 4-14 | 44.7 |
| 300 | 223 | 310 | 28 | 301.5 | 400/410 | 445/460 | 370 | 107.95 | 150 | 178 | 182 | 45 |
12-23 12-28 |
30° | 4 | 4-14 | 57.9 |
| 350 | 279 | 340 | 30 | 333.3 | 460/470 | 505/520 | 429 | 158.75 | 150 | 190 | 194 | 45 |
16-23 16-28 |
22.5° | 4 | 4-14 | 81.6 |
| 400 | 300 | 375 | 32 | 389.6 | 515/525 | 565/580 | 480 | 158.75 | 175 | 216 | 221 | 51.2/72 |
16-28 16-31 |
22.5° | 4 | 4-20.6 | 106 |
| 450 | 345 | 430 | 32 | 440.5 | 565/585 | 615/640 | 530 | 158.75 | 175 | 222 | 227 | 51.2/72 |
20-28 20-31 |
18° | 4 | 4-20.6 | 147 |
| 500 | 355 | 500 | 34 | 491.6 | 620/650 | 670/715 | 582 | 215.9 | 210 | 229 | 234 | 52.75/77.5 |
20-26 20-34 |
18° | 4 | 4-20.6 | 165 |
| 600 | 410 | 560 | 36 | 592.5 | 725/770 | 780/840 | 682 | 254 | 210 | 267 | 272 | 70.2/82 |
20-31 20-37 |
18° | 5 | 4-22 | 235 |
| 700 | 478 | 620 | 40 | 695 | 840 | 895/910 | 794 | 254 | 300 | 292 | 299 | 66/82 |
24-31 24-37 |
15° | 5 | 8-18 | 338 |
| 800 | 529 | 620 | 44 | 794.7 | 950 | 1015/1025 | 901 | 254 | 300 | 318 | 325 | 66/82 |
24-34 24-40 |
15° | 5 | 8-18 | 475 |
